Универсальная печь из баллона на дровах и отработке

Отопление своей мастерской в зимнее время — это вопрос насущный для любого творческого человека. Мы уже делали печь на отработке из труб с большой теплоотдачей. Проект получился удачный, и весьма практичный! Но в целях наибольшей рациональности, в наших русских реалиях, решили сделать простую универсальную печь, работающую как и на дровах, так и отработке.

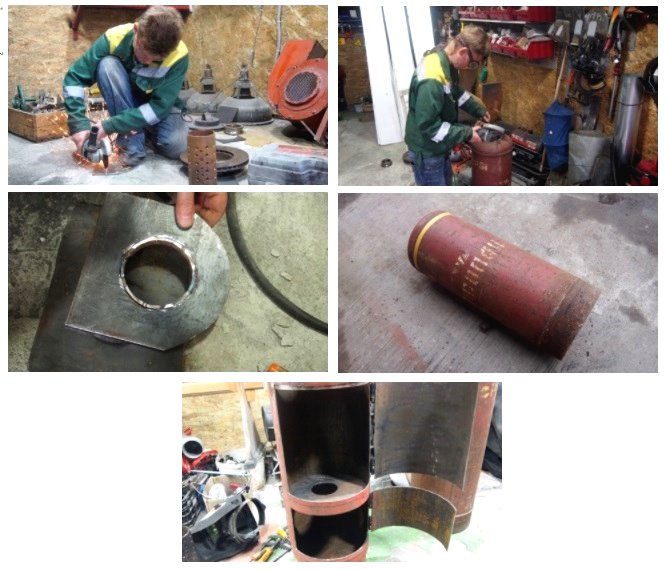

Под корпус применили обычный газовый баллон, вырезали двери и приварили фурнитуру. Верхний отсек это дровник, для мусора, опилок, обрезков древесины.

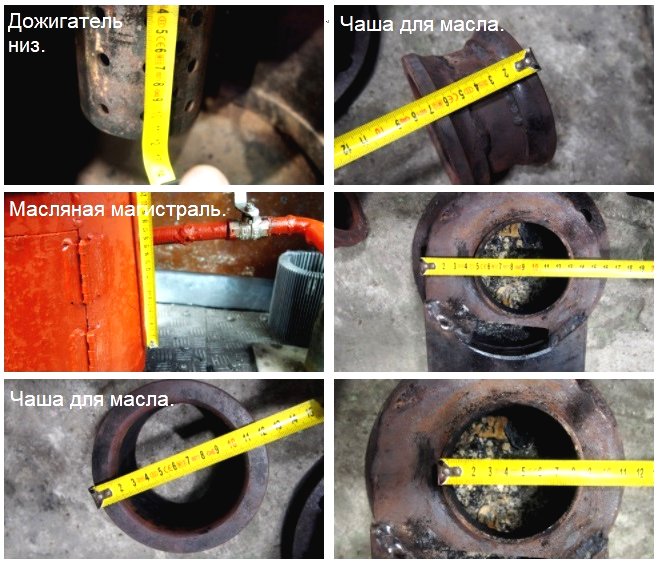

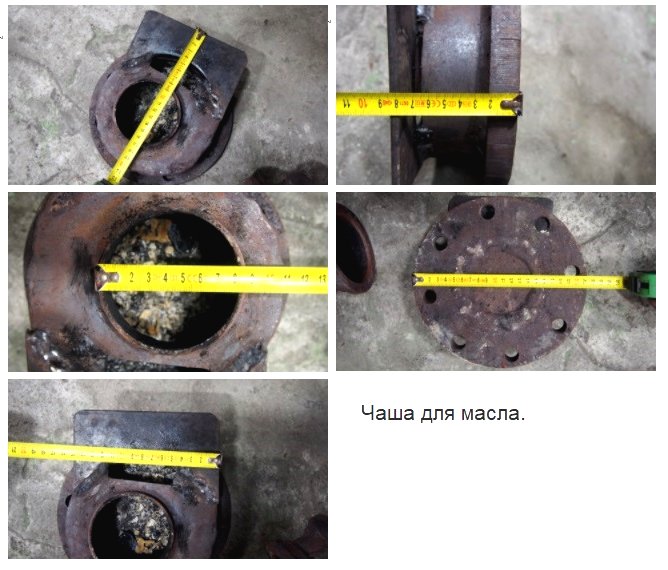

Внизу установили чашу под сжигание масла, к ней завели магистраль для капельной подачи масла.

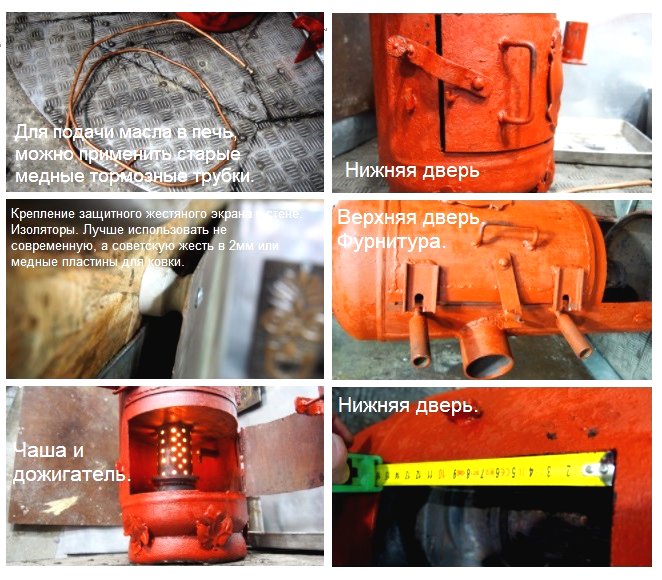

Естественно, в гараже появился защитный термоэкран. На стену прикрепили 2-х мм советскую оцинковку, в месте где идет основной нагрев, на керамические изоляторы, установили медную пластину.
Кстати, для подвода масла в печь можно использовать, например, старые тормозные трубки от авто.
Обратите внимание.
Отсек для дров в печи закрывается наглухо (на трубу, которая торчит с боков и проходит насквозь, наварена пластина из 5мм метала), отсек для масла имеет вырез-поддувало, воздушная циркуляция проходит с низа — вверх.
ВНИМАНИЕ: категорически не используйте, в качестве материала оцинковку, которая будет брать на себя все тепло от печи. Медь, латунь, железо. Никакой оцинковки и алюминия! Их пары невероятно вредны для здоровья!

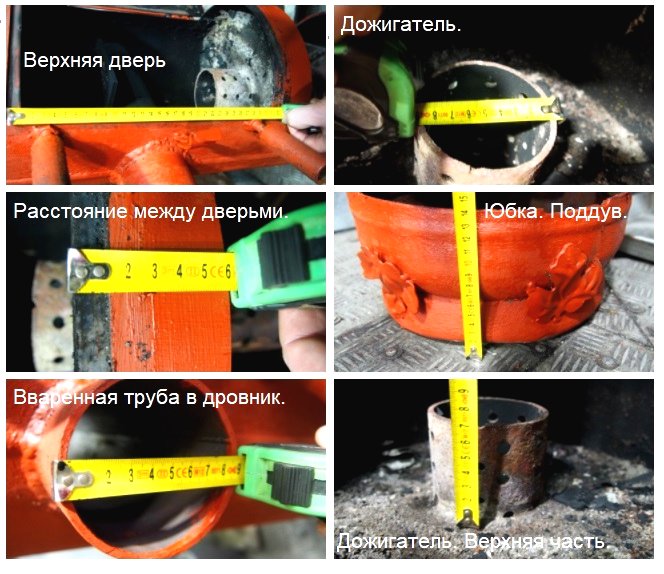

Труботход наборный из труб. На печь приварили декоративные элементы ковки и штамповки. Также для большей теплоотдачи в дровник насквозь вварили трубу, для последующей установки вентилятора. Все фото подписаны. Видео сборки прилагается.
